简介：

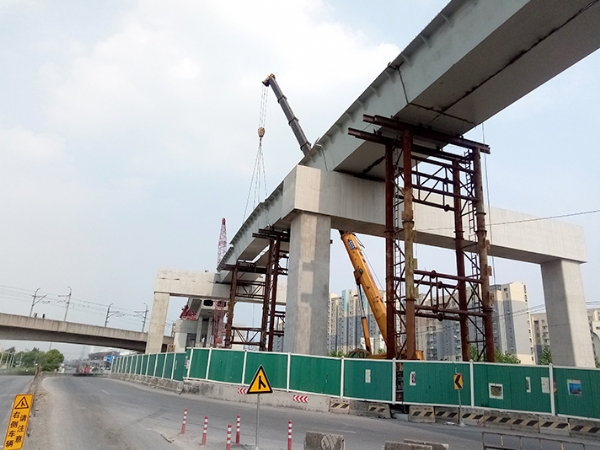

上海市轨道交通10号线二期工程高桥站～港城路站高架区间跨越高三港，布置45m+45m两跨简支组合梁。钢主梁全跨等高，梁高为2.25m，钢主梁顶板宽为1m，底板宽4.756m。

上海市轨道交通10号线二期工程港城路站～基隆路站高架区间跨越清浦河，布置51.5m+51.5m+51.5m三跨简支组合梁。钢主梁全跨等高，梁高为2.95m，钢主梁顶板宽为1m，底板宽4.38m。

钢梁由槽形主梁、空腹式横梁及加劲肋组成，钢梁上翼缘板顶面设置焊钉与砼桥面板连为整体，腹板与相接大箱梁腹板外侧对齐，并保证斜率一致。
